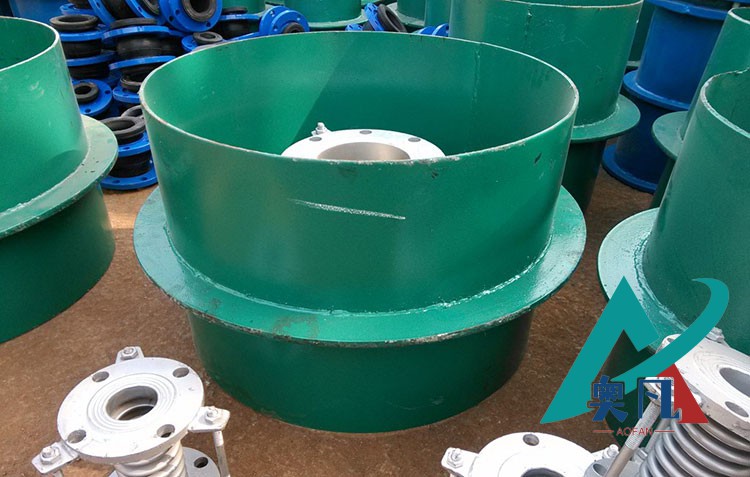

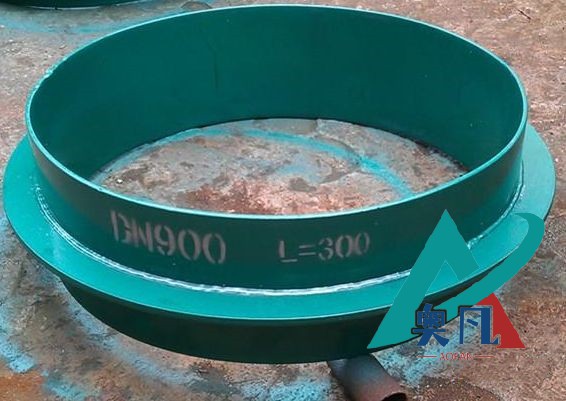

剛性防水套管A型簡介

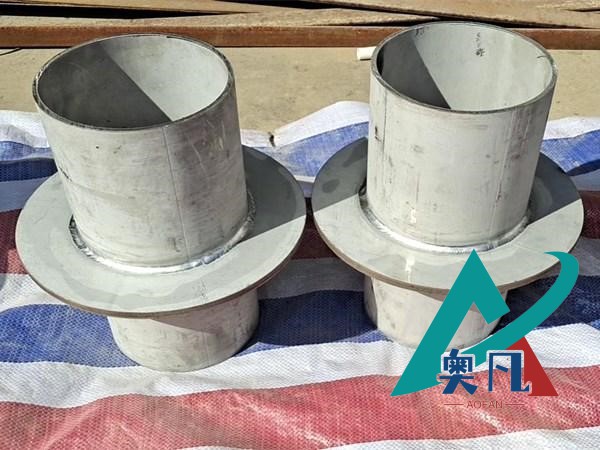

剛性防水套管A型組成：鋼制套管、翼環、擋圈
剛性防水套管A型適用范圍：適用于管道（鋼制套管）穿墻處不承受管道振動和收縮變形的構（建）筑物。
防腐油漆顏色選擇：藍色、綠色、紅色
剛性防水套管A型尺寸表
| 規格 | 工作管尺寸 | 擋圈外徑 | 套管管外徑 | 翼環外徑 | 管厚 | 環厚 |
| DN | D1 | D2 | D3 | D4 | δ | b |
| 50 | 60 | 80 | 114 | 225 | 3.5 | 10 |
| 65 | 75.5 | 95 | 121 | 230 | 3.75 | 10 |
| 80 | 89 | 110 | 140 | 250 | 4 | 10 |
| 100 | 108 | 130 | 159 | 270 | 4.5 | 10 |
| 125 | 133 | 155 | 180 | 290 | 6 | 10 |
| 150 | 159 | 180 | 219 | 330 | 6 | 10 |
| 200 | 219 | 240 | 273 | 385 | 8 | 12 |
| 250 | 273 | 295 | 325 | 435 | 8 | 12 |
| 300 | 325 | 345 | 377 | 500 | 10 | 14 |
| 350 | 377 | 400 | 426 | 550 | 10 | 14 |
| 400 | 426 | 445 | 480 | 600 | 10 | 14 |
| 450 | 480 | 500 | 530 | 650 | 10 | 14 |
| 500 | 530 | 550 | 590 | 730 | 10 | 16 |
| 600 | 630 | 660 | 690 | 930 | 10 | 16 |
| 700 | 720 | 750 | 790 | 920 | 10 | 16 |
| 800 | 820 | 850 | 880 | 1020 | 10 | 16 |
| 900 | 920 | 950 | 980 | 1120 | 10 | 16 |
| 1000 | 1020 | 1050 | 1080 | 1230 | 10 | 16 |
| 1200 | 1220 | 1250 | 1290 | 1430 | 12 | 20 |
| 1400 | 1420 | 1450 | 1490 | 1630 | 12 | 20 |
| 1600 | 1620 | 1650 | 1690 | 1830 | 14 | 20 |
| 1800 | 1820 | 1850 | 1900 | 2040 | 16 | 20 |
| 2000 | 2020 | 2050 | 2100 | 2240 | 16 | 20 |
| 數據來源：《02S404防水套管》建筑標準設計圖集 | ||||||
剛性防水套管A型安裝圖

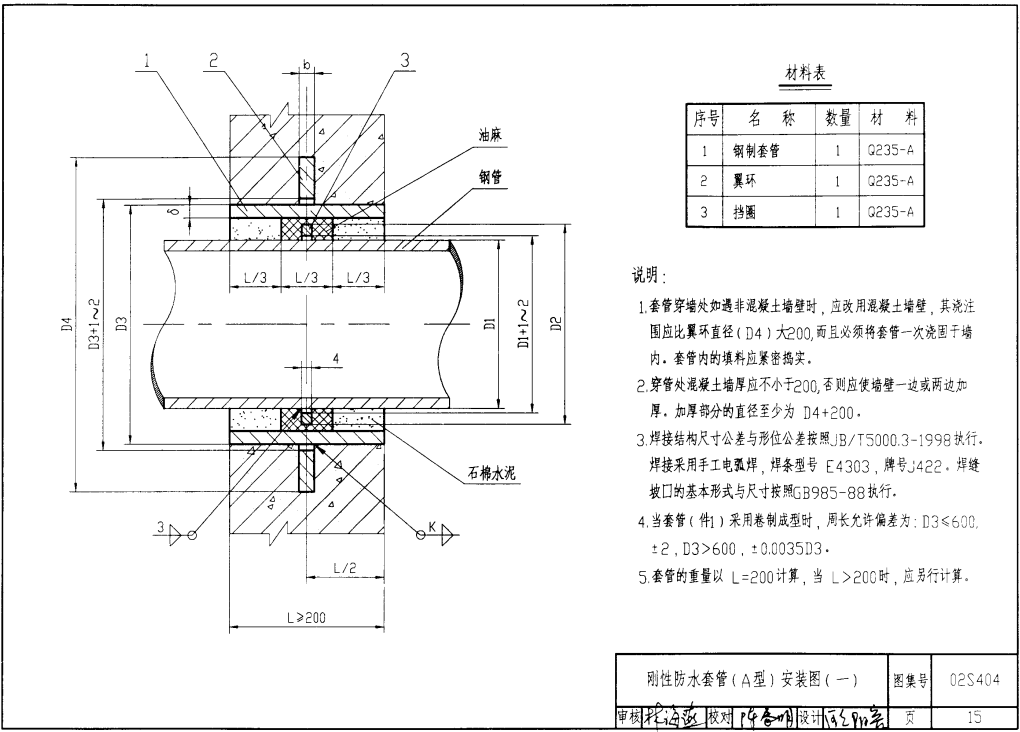

剛性防水套管A型安裝圖（一）

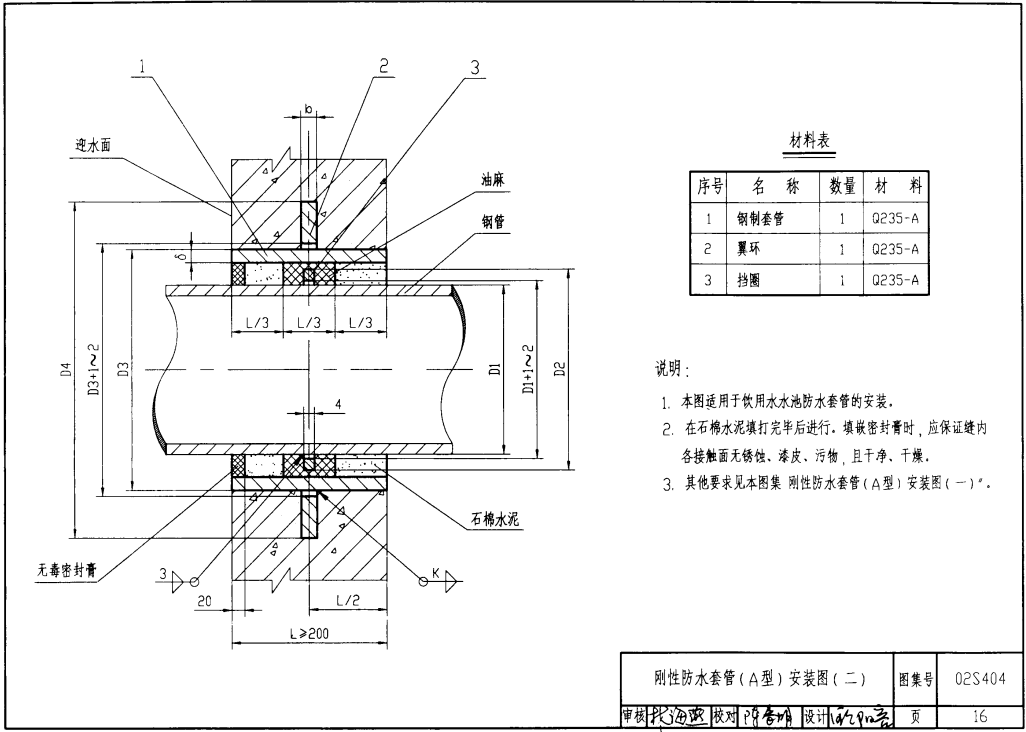

剛性防水套管A型安裝圖(二)
