防水套管圖集02S404

批準部門：中華人民共和國建設部           主編單位：北京市市政工程設計研究總院

圖集號：02S404                      實行日期：2002年12月1日

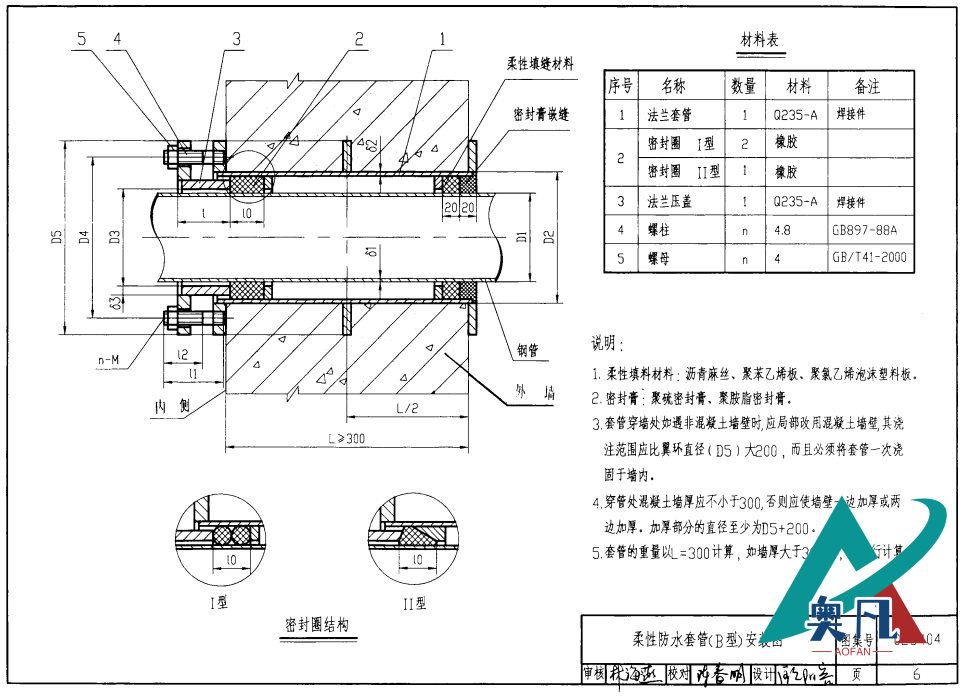

柔性防水套管B型安裝圖

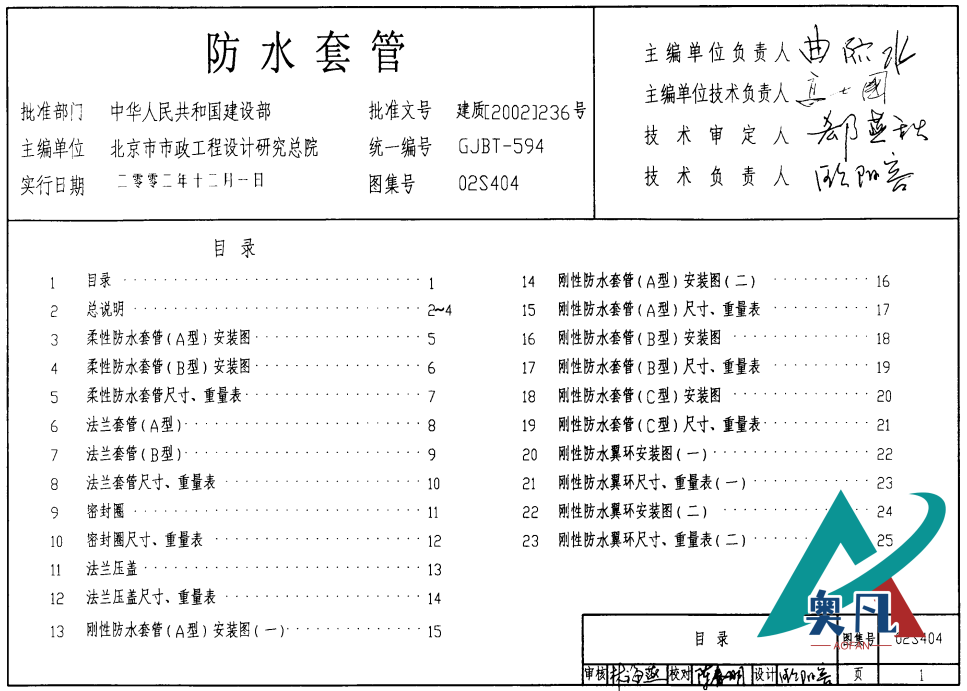

一、02S404 圖集內容

1、柔性防水套管（A型）安裝圖

2、柔性防水套管（B型）安裝圖

3、柔性防水套管尺寸、重量表

4、法蘭套管（A型）

5、法蘭套管（B型）

6、法蘭套管尺寸、重量表

7、密封圈

8、密封圈尺寸、重量表

9、法蘭壓蓋

10、法蘭壓蓋尺寸、重量表

11、剛性防水套管(A型）安裝圖一

12、剛性防水套管(A型）安裝圖二

13、剛性防水套管(A型）尺寸、重量表

14、剛性防水套管(B型）安裝圖

15、剛性防水套管(B型）尺寸重量表

16、剛性防水套管(C型）安裝圖

17、剛性防水套管(C型）尺寸重量表

18、剛性防水翼環安裝圖一

19、剛性防水翼環尺寸、重量表一

20、剛性防水翼環安裝圖二

21、剛性防水翼環尺、寸重量表二
