剛性防水套管A型預埋安裝圖,是在建筑工程中用于管道穿墻并具備防水要求的一種重要施工圖紙。通過這種預埋安裝圖,能夠清晰了解和掌握剛性防水套管A型的安裝細節和步驟,確保在施工過程中正確安裝和應用。

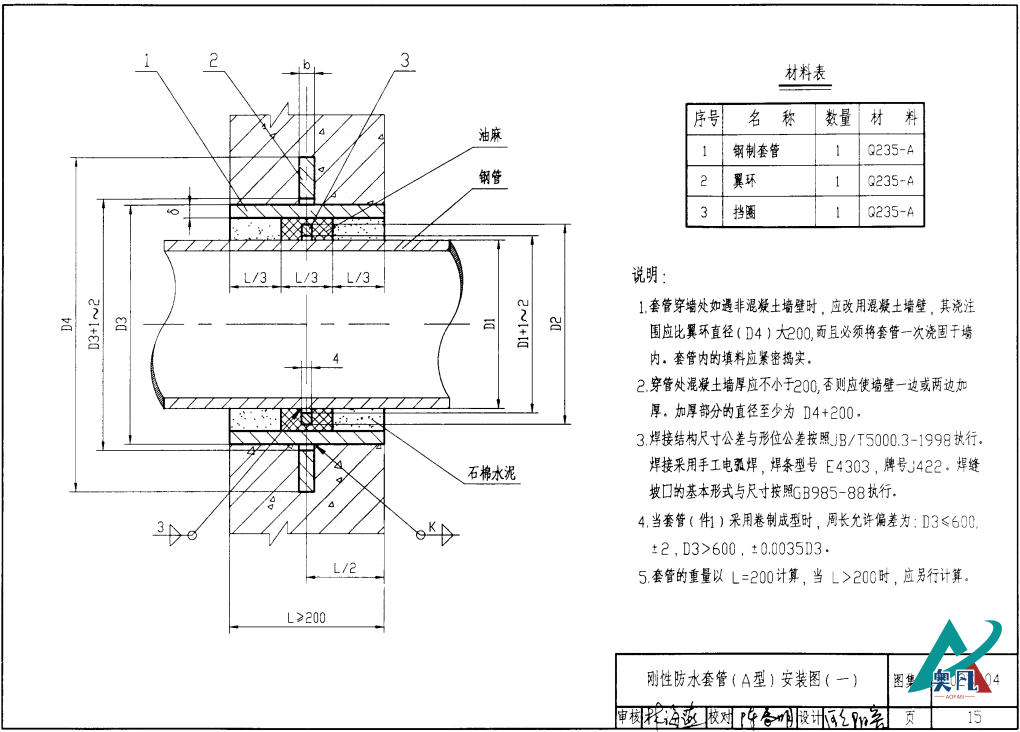

剛性防水套管A型安裝圖(一)

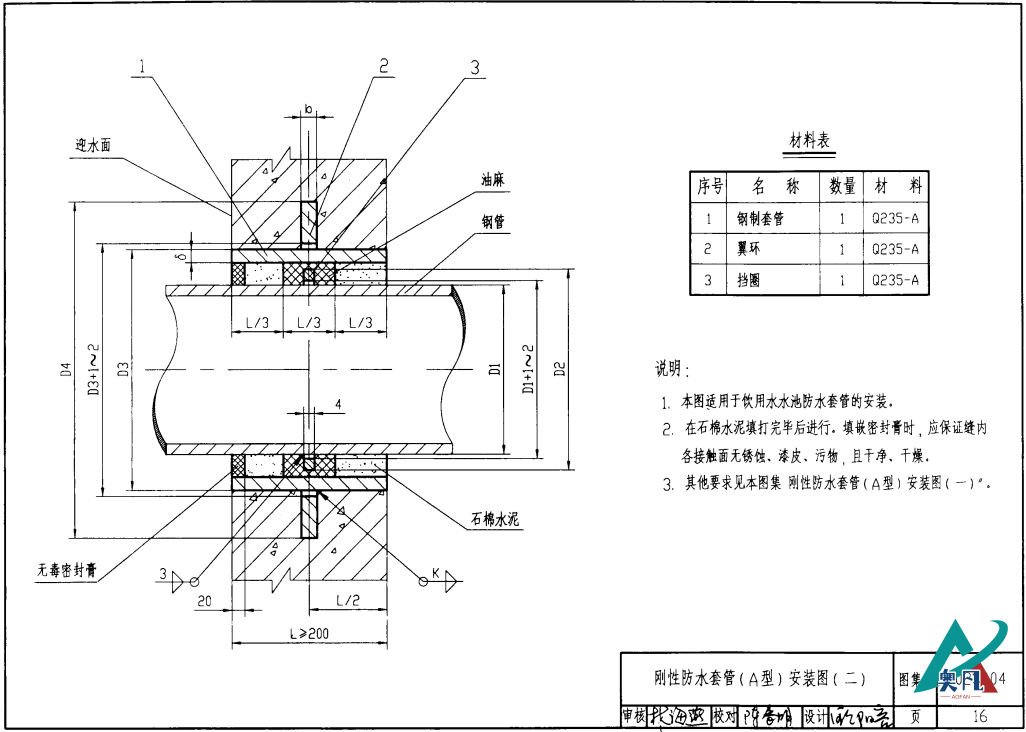

剛性防水套管A型安裝圖(二)

剛性防水套管A型預埋安裝圖主要包括相關的幾個方面的內容:鋼套管的尺寸和材質、墻體預埋件的類型和位置、法蘭連接方式等。這些要素的準確、清晰呈現,對于工程的順利進行具有重要的指導和保障作用。

一、鋼套管的尺寸和材質也是剛性防水套管A型預埋安裝圖上的重要信息。

根據實際工程要求,鋼套管的尺寸需要與管道尺寸相匹配,確保正確的防水套管安裝和密封。而鋼套管的材質通常選擇無縫鋼管或其他合適的金屬材料,以確保其耐用性和防水性能。

二、墻體預埋件在剛性防水套管A型預埋安裝圖中也扮演著重要角色。

墻體預埋件通常是預先埋入混凝土墻體中,用于固定和支撐剛性防水套管。預埋件的類型和位置需要根據具體的工程要求進行選擇,確保防水套管的穩定性和安全性。

三、剛性防水套管A型預埋安裝圖中還會涉及到法蘭連接方式的信息。

通過法蘭連接,可以實現剛性防水套管的連接和密封,確保管道系統的完整性和防水性能。在預埋安裝圖上清晰標注法蘭連接的位置、數量和相關要求,有助于工程人員正確進行安裝。

剛性防水套管A型預埋安裝圖是在建筑工程中起著重要作用的一種施工圖紙。通過這種圖紙,工程人員可以清晰了解和掌握剛性防水套管A型的安裝細節和步驟,確保管道在施工和使用過程中具備良好的防水性能。預埋安裝圖的準確和清晰,對于管道工程的質量和**性具有重要的作用。實施剛性防水套管A型工程時,工程人員應嚴格按照預埋安裝圖進行操作,確保施工質量和安全,為建筑工程的順利進行提供有力的支持。
