電氣工程中,異形電氣套管是一種多功能解決方案,可用于連接剛性防水套管,并實現電氣組合的穿墻密閉。它也被稱為人防穿墻密閉肋、穿墻密閉肋、防水套管、墻體預埋管等。這些異形電氣套管之間的間距一般為10公分。

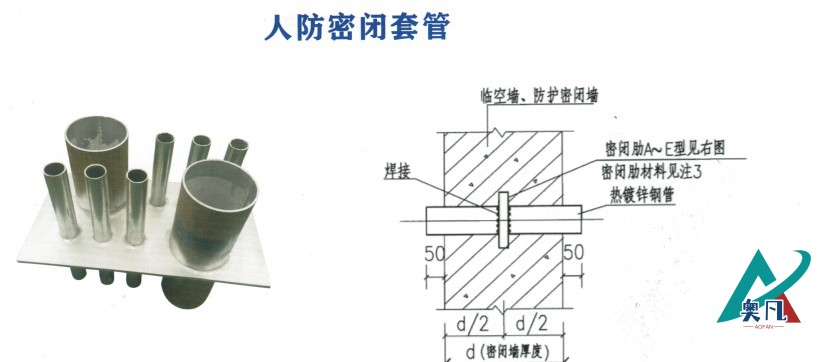

異形電氣套管(人防密閉套管)

異形電氣套管(人防密閉套管)特點和用途:

異形電氣套管通常由剛性防水套管鏈接而成。它們可以形成一行、兩行或三行不同配置的套管組合。常見的是一行有5個套管,兩行有10個、8個或6個套管,三行有3個套管。另外,DN50的人防套管外徑為48mm和58mm,一般用于穿線和穿水管。通過安排不同的異形電氣套管數量和間距,可以根據客戶的需求來定制。

異形電氣套管(人防密閉套管)制作方法:

制作異形電氣套管非常簡單。先確定好異形電氣套管的尺寸和型號,然后找一塊鋼板,并利用氣割設備規劃好異形電氣套管的外徑和異形電氣套管之間的間距,然后進行劃線。利用氣割設備對鋼板進行穿孔,確保穿孔準確無誤。穿孔完成后,將異形電氣套管穿入穿孔處,然后利用電焊進行焊接,形成完整的異形電氣套管。

異形電氣套管(人防密閉套管)應用范圍:

異形電氣套管適用于穿過人防護結構,引入給水管、排水管、通氣管、供油管、消防給水管和壓力排水管等多種管道。它們可用于在墻體中實現各種管道的密閉穿墻。采用壁厚大于3mm的熱鍍鋅鋼管,并采用厚度為10-12mm的鋼板制作密閉翼環。密閉翼環與密閉穿墻短管的焊縫區要求飽滿、均勻、嚴密,確保異形電氣套管的密閉性和**性。

異形電氣套管作為連接剛性防水套管的多功能解決方案,可實現電氣組合的穿墻密閉。它的制作方法簡單,應用范圍廣泛,可滿足不同管道的密閉需求。工程實施中,要選擇合適的異形電氣套管尺寸和配置,并確保安裝過程中的焊接質量。
