國標02S404柔性防水套管CAD圖例是用于表示建筑結構中的柔性防水套管的圖紙符號:

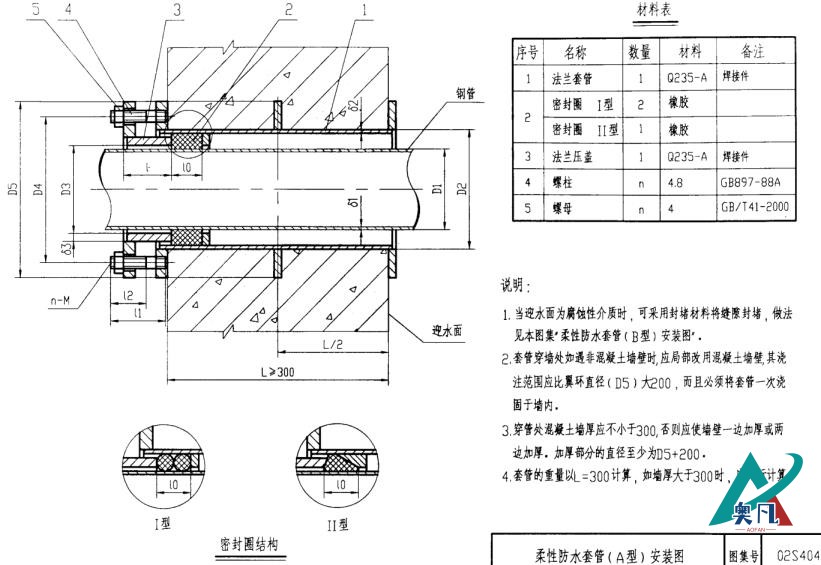

柔性防水套管A型安裝圖

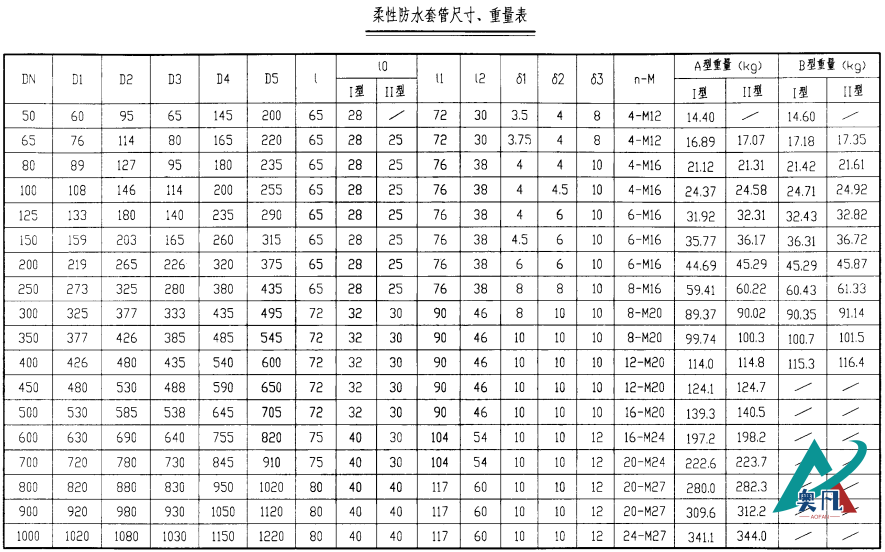

柔性防水套管尺寸重量表

1. DN - 通徑:DN表示國標型防水套管的通徑大小,即管道的內徑尺寸。

2. D1 - 需要穿的管子:D1表示需要通過國標型防水套管的管道。

3. D3 - 壓蘭的內徑:D3表示國標型防水套管壁上用來壓緊密封圈的內部直徑尺寸。

4. D4 - 對角螺柱的中心距:D4表示對角螺栓的中心距離,用于固定套管的連接螺栓的位置。

國標型防水套管是按照建設部相關的02S404或02S312標準圖集選材和生產的。這些標準對國標型防水套管的法蘭厚度、翼環厚度、管徑和壁厚都有嚴格的要求。

進行國標型防水套管穿墻時,如果遇到非混凝土墻壁,就需要將其改為混凝土墻壁。澆注混凝土的范圍應比翼環的直徑(D6)大200毫米,并且須將防水套管完全澆注在墻內。如果穿墻處的混凝土墻壁厚度小于300毫米,則需要增加墻壁的厚度。

國標型防水套管材料的重量是根據墻壁厚度L值為300毫米來計算的。國標型防水套管的部件焊接材料采用A3材料制作,焊接工藝標號為T42。

通過CAD圖例,可以清晰地了解柔性防水套管的設計要求和標準規范,包括通徑、穿過的管子、壓蘭的內徑和對角螺柱的中心距等參數。這些圖例符號的使用,能夠確保國標型防水套管在建筑結構中的安裝符合標準要求,提供有效的防水保護及**的連接。
