國標柔性防水套管B型dn150(d2)直徑203是一種重要的五金管件,專為管道穿過墻壁或結構中存在振動或需要嚴密防水要求的應用場景而設計。該防水套管通常由各類生產企業根據建筑科學研究院研制設計的S312和02S404標準圖集進行制造。

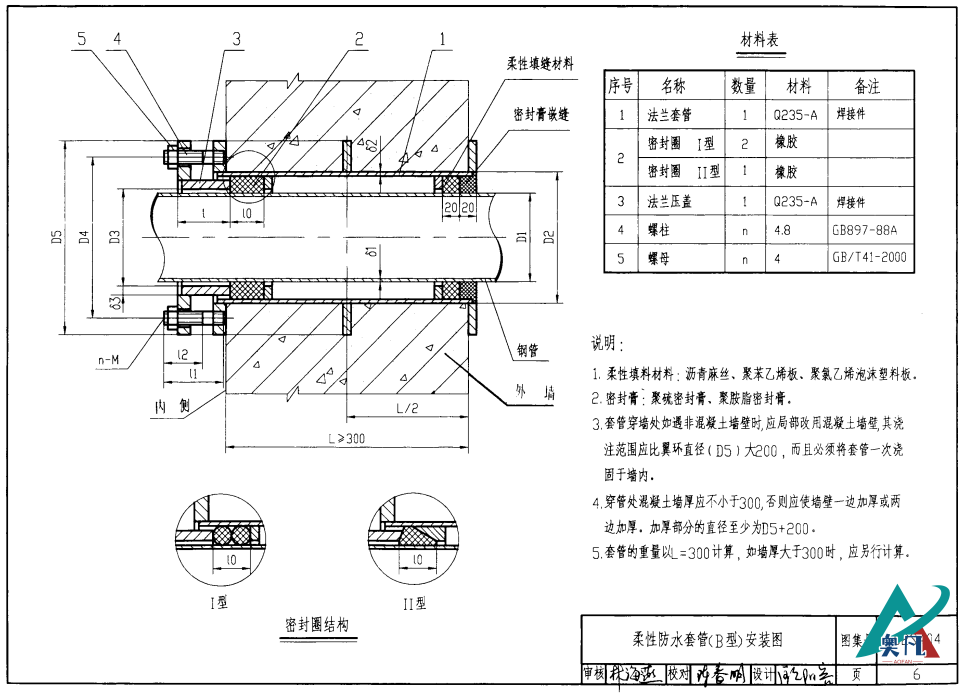

柔性防水套管(B型)安裝圖

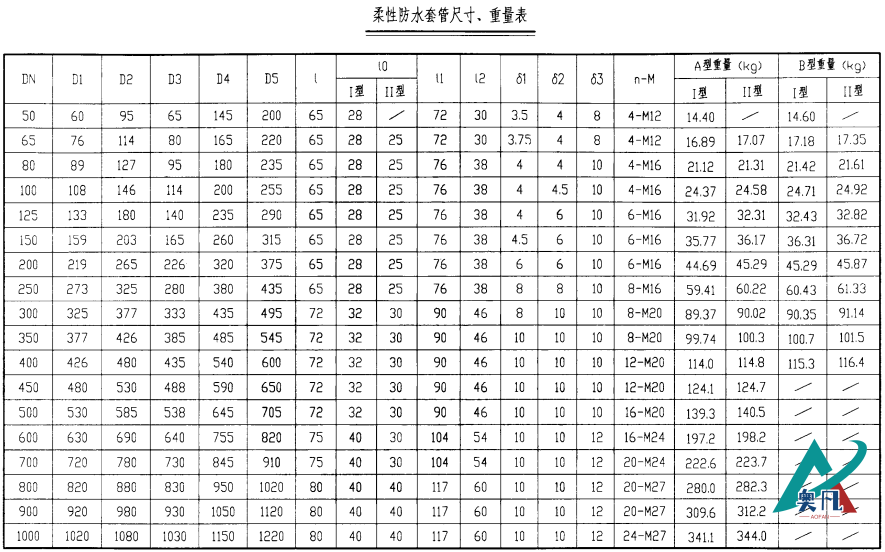

柔性防水套管尺寸重量表

對于國標柔性防水套管B型dn150(d2)直徑203這個規格,其含義在S312和02S404標準圖集中有明確表示。其中,"DN"代表防水套管的公稱通徑,即防水套管的尺寸大小。"D1"表示穿過的管道的外徑,而"D2"指的是防水套管自身的外徑。"D3"是法蘭壓蓋的內徑,"D4"代表螺栓中心距,"D5"則表示法蘭壓蓋的外徑。"l"表示法蘭壓蓋上方短管的長度。另外,"l0"是指密封圈的厚度,而"δ2"則表示防水套管的厚度。*后,"n-M"描述的是螺栓的數量和型號,用于連接防水套管及法蘭部分。

國標柔性防水套管B型dn150(d2)直徑203的應用具有重要的意義。它能夠滿足管道穿越墻壁或結構時對防水要求的嚴密性,確保不會出現水或潮濕滲透,從而保護整個建筑結構不受損害。選擇合適的防水套管規格時,需要綜合考慮管道的尺寸、環境條件以及具體的防水要求,以確保工程的質量及安全性。

國標柔性防水套管B型dn150(d2)直徑203是一種重要的五金管件,適用于需要防水且可能受到振動影響的管道穿越墻壁或結構的場景。通過根據S312和02S404標準圖集的規定,選購合適的防水套管規格,并合理安裝,可有效保障建筑結構的防水需求,保障工程的安全及**性。
