剛性防水套管又叫鋼套管,剛性穿墻套管,剛性止水套管等,其結構簡單,但是仍可分為不同的型號,可分為剛性防水套管A型,剛性防水套管B型和剛性防水套管C型。

剛性防水套管A型由一個翼環,一個鋼制套管和一個擋圈焊接而成組成,剛性防水套管B型由一個鋼制套管和一個翼環焊接而成,沒有擋圈,而剛性防水套管C型則只有一個鑄鐵套管。結構雖然有所不同,但總的來說適用范圍基本一致,都適用于管道穿墻處管道不受振動或伸縮變形的構(建)筑物,適用于管道穿墻出空間有限,或管道安裝先于構(建)筑物或是老管道改造的工程中。要說有什么不同,那么就是,防水套管A型適用于穿鋼管,B型和C型適用于穿鑄鐵管或球墨鑄鐵管。

剛性防水套管150是指穿管直徑為150mm的剛性防水套管,但是可能指的是A型,也可能指的是B型或是C型,雖然說都是直徑150mm,但是其不同型號的剛性防水套管的壁虎,翼環厚度,及焊接厚度不一樣,這就造成客戶在選擇時可能會有一些困惑,小編展示剛性防水套管A型的結構及尺寸重量變供大家查詢,參考。

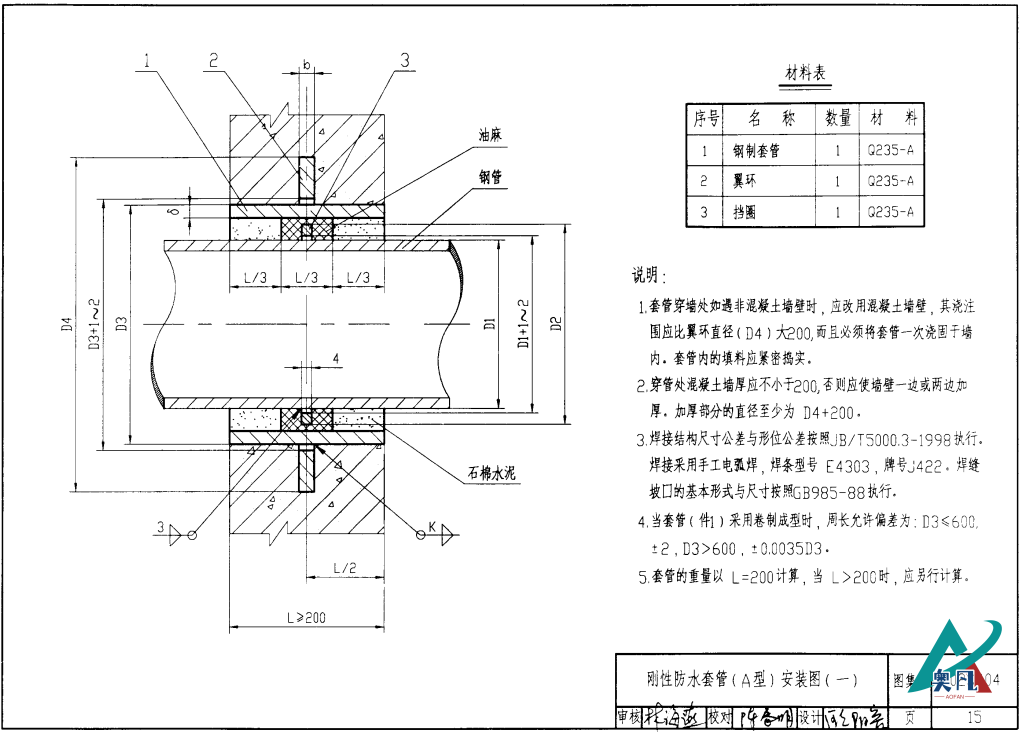

剛性防水套管A型結構示意圖

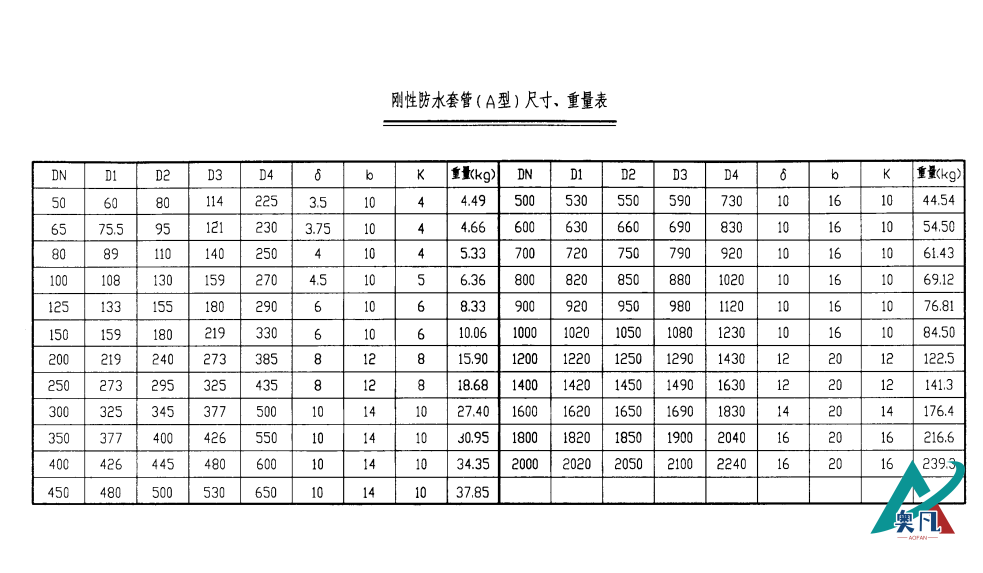

剛性防水套管(A型)尺寸、重量表

   上面兩張圖片可以查出,剛性防水套管A型DN150實際是上所穿管道的外徑是150mm,所穿管道的內徑是159mm,擋圈的外徑要做到180mm,剛性防水套管外徑是219mm,翼環外徑需要達到330mm,一環的厚度是10mm,焊縫是6mm。所以說DN150剛性防水套管A型的信心很多,客戶在采購時一定要選擇好型號。

   通過小編的講述,相信您對剛性防水套管150的誤解已經**,今后的工作中,如果您有什么問題,隨時可以咨詢小編,或是在下邊留言我們可以隨時為您提供免費的咨詢,如果有*要,我們可以提供現場技術支持。
