在電力系統中,進戶變電所作為電能轉換與分配的重要樞紐,其安全與穩定運行直接關系到整個電網的**性。而防水套管,作為變電所與外界環境之間的一道關鍵屏障,其設計與安裝要求尤為嚴格。

一、防水措施的部署

遵循《20kV及以下變電所設計規范》GB 50053-2013的指引,進戶變電所位于室外地坪以下的電纜夾層、電纜溝及電纜室,均需精心策劃并執行防水、排水策略。這不**于電纜進出口及保護管,更需關注整個地下空間的防水布局,確保無懈可擊。此外,防水措施還需考慮非正常天氣條件下的應對能力,確保變電所不受外界水患侵?jǐn)_。

二、地面與門檻的雙重防護

依據《低壓配電設計規范》GB 50054-2011,配電室地面被賦予了新的使命——成為阻擋水分入侵的一道防線。抬高地面至少50mm或設置專業的防水門檻的措施，有效構建起一道物理屏障,將潛在的水患拒之門外。這一設計細節,雖不起眼,卻對變電所的長期穩定運行至關重要。

三、電纜溝的防水與排水智慧

電纜溝作為電纜鋪設的通道,其防水與排水設計同樣不容忽視。《民用建筑設計統一標準》GB 50352-2019明確指出,變電所內的電纜夾層、電纜溝及電纜室,尤其是位于地下層的區域,須采取嚴格的防水、排水措施。這要求我們在設計之初就需充分考慮地下水位、地表水滲透等因素,采用合適的防水材料與技術,確保電纜溝內環境干燥,為電氣設備提供安全的運行環境。

四、土建防水的個性化定制

圖集《地溝及蓋板》02J331為我們提供了豐富的土建防水方案。工程中,我們應結合場地具體條件,如地下水文狀況、地表水滲透情況等,靈活選用適宜的防水措施與材料。這種個性化定制的策略,旨在確保防水套管及其周圍環境的防水效果達到較好的狀態。

五、電纜保護的密封藝術

電纜進出口及保護管的密封處理,是防水套管設計中的關鍵環節。采用高質量的密封材料與技術,確保電纜與套管之間的連接處嚴密無漏,有效防止戶外地下水滲入地溝。這一環節的成功實施,不僅關乎防水套管的性能發揮,更直接影響到整個變電所的安全運行。

六、排水設計的科學規劃

地溝內應設置合理的坡度和集水坑,以便在雨水或地下水滲入時能夠迅速排出。這一排水設計需經過科學規劃與計算,確保排水效率與效果均達到設計要求。同時,排水系統還需定期維護檢查,確保其暢通無阻,為變電所的安全運行提供有力保障。

七、材料選擇與防腐涂層的應用

防水套管的制造材料應具備良好的防水、耐腐蝕性能。在實際生產中,我們常選用碳鋼、鍍鋅鋼、不銹鋼等金屬材料,并輔以防腐涂層,以進一步提升套管的防護能力。這些措施的實施,不僅延長了套管的使用壽命,也降低了維護成本。

八、定期檢查與維護的重要性

防水套管作為變電所的重要組成部分,其性能狀態直接關系到整個變電所的安全運行。因此,我們須建立定期檢查與維護制度,對防水套管的密封性、防腐涂層狀況等進行檢查,并及時處理發現的問題。這種預防性維護策略的實施,有助于我們及時發現并**潛在的安全隱患,確保變電所的長期穩定運行。

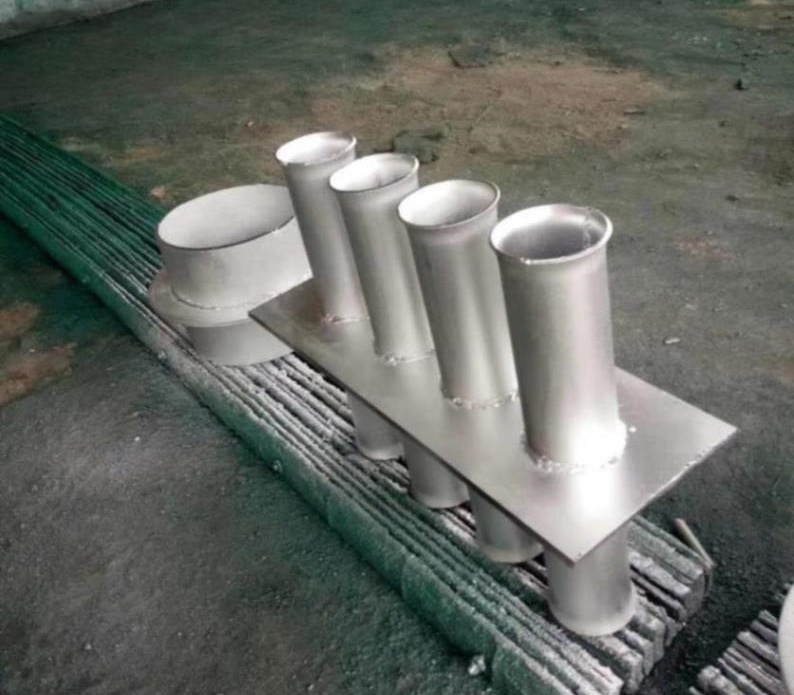

進戶變電所防水套管圖片

進戶變電所防水套管的要求繁多且嚴格,但每一項要求都旨在確保變電所的安全與**運行。通過**部署防水措施、提升地面與門檻的防護能力、優化電纜溝的防水與排水設計、實施個性化的土建防水方案、加強電纜保護的密封處理、科學規劃排水設計、精心選擇材料并應用防腐涂層以及建立定期檢查與維護制度等措施的實施,我們能夠有效提升防水套管的性能與壽命,為進戶變電所的安全運行提供堅實保障。
