剛性防水套管圖集,如常見的02S404防水套管圖集,為剛性防水套管的選用、加工、安裝等提供了詳細的規范和要求。以下是根據該圖集及相關資料整理的剛性防水套管的具體規范和要求:

一、基本定義與分類

• 定義:剛性防水套管,又稱鋼套管,主要用于管道穿墻處,防止水從側壁漏出,不承受管道振動和伸縮變形的構(建)筑物。

• 分類:剛性防水套管根據結構和使用場景的不同,可分為A型、B型、C型等,其中A型適用于鋼管,B型和C型分別適用于球磨鑄鐵管和鑄鐵管。

二、材料要求

• 材質:剛性防水套管一般采用碳鋼材質,但在特殊環境中,如要求耐腐蝕的場合,可采用不銹鋼材質(如304、316等)。

• 質量檢查:材料進場后,施工單位應按防水套管標準的要求,對產品的外觀、壁厚、配合公差進行現場檢查,并委托有資質的檢測單位復檢,合格后方可使用。

三、結構要求

• 基本結構:剛性防水套管主要由鋼管和焊接在鋼管上的止水翼環組成,結構相對簡單。

• 止水翼環:止水翼環應由不小于5mm的鋼板制成,焊接時應確保焊縫均勻飽滿,無漏焊、假焊現象。

• 尺寸規范:圖集中詳細列出了不同規格剛性防水套管的尺寸參數,如DN(公稱通徑)、D1(穿管外徑)、D3(剛性防水套管外徑)、D4(翼環外徑)等,需嚴格按照?qǐng)D集要求選用和加工。

四、加工制作要求

• 熟悉圖紙:在加工制作前,應熟悉圖紙,分析預埋剛性防水套管的制作和安裝要求。

• 加工技術:止水圈的加工應準確,確保與鋼管的緊密配合。焊接時應選擇合適的焊接位置和焊接工藝,確保焊接質量。

• 表面處理:加工完成后,應對剛性防水套管及翼環的外壁進行除銹處理,并涂刷底漆(如樟丹或冷底子油),以增強防腐性能。

五、安裝要求

• 預留孔洞:在墻體澆筑前,應預留好剛性防水套管穿過的孔洞,孔洞的尺寸應略大于剛性防水套管的外徑,以便于安裝。

• 固定安裝:剛性防水套管安裝時,應確保其與墻體或構筑物固定牢固,不得出現松動或位移現象。

• 密封處理:剛性防水套管與管道之間的間隙應采用合適的密封材料進行填充和密封處理,以防止?jié)B漏。

• 檢查驗收:安裝完成后,應對剛性防水套管及其安裝質量進行檢查驗收,確保符合設計要求和相關標準。

六、其他要求

• 防腐要求:在特殊環境中,如潮濕、腐蝕性強的場所,應對剛性防水套管采取額外的防腐措施,以延長其使用壽命。

• 維護要求:在使用過程中,應定期對剛性防水套管進行檢查和維護,確保其處于良好的工作狀態。

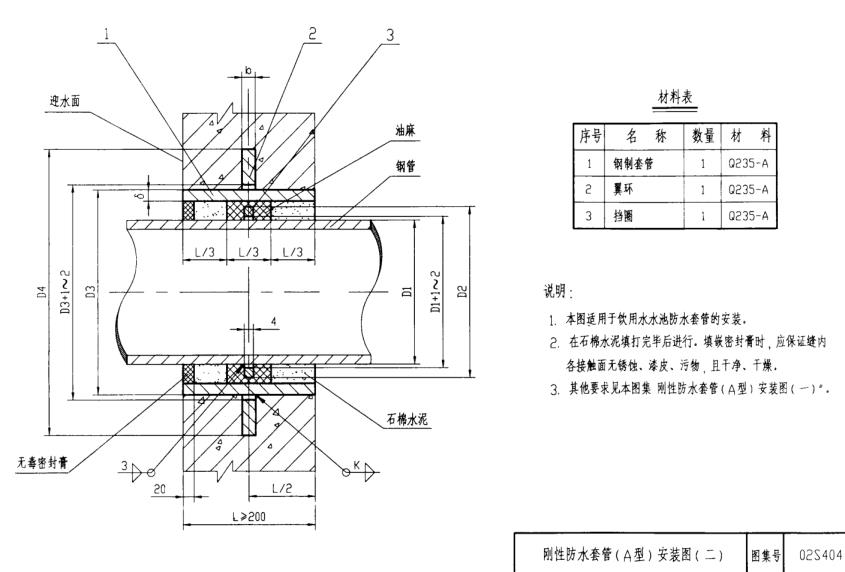

  剛性管水套管


剛性防水套管圖集為剛性防水套管的選用、加工、安裝等提供了多方面的規范和要求。實際工程中,應嚴格按照?qǐng)D集要求進行操作,以確保防水套管的質量和防水效果。
