人防通風套管又被稱為預埋通風管或通風人防套管,其規格型號和尺寸主要根據連接的通風管道的尺寸來確定。以下是人防通風套管的一些主要規格型號和尺寸信息:

一、規格型號

人防通風套管的規格型號主要包括DN250、DN315、DN441、DN560、DN666等。這些型號實際上是指通風套管的外徑尺寸,而不是穿過的管道的直徑。例如,DN666表示的是通風套管的外徑為666mm。

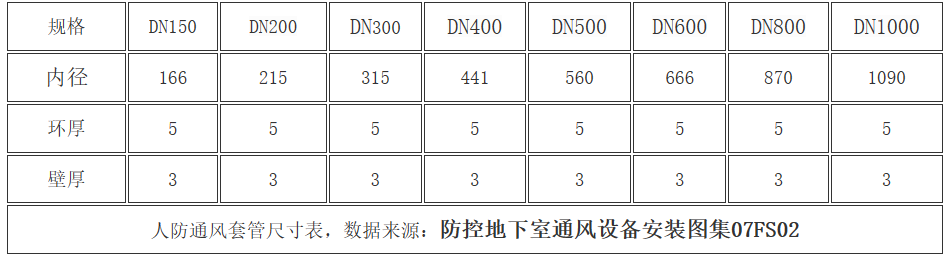

人防通風套管規格型號尺寸

二、尺寸

公稱直徑:

與型號相對應,人防通風套管的公稱直徑也包括166mm、215mm、315mm、441mm、560mm、666mm等多種尺寸。

長度:

通風套管的長度通常等于預埋墻體的厚度,常見的長度包括89mm、97mm、108mm、115mm、127mm、140mm、152mm等。但具體長度需根據實際工程需求進行確定。

三、結構特點

人防通風套管在生產制作時,一般采用3MM厚的鋼板卷圓成相應的口徑,然后根據型號焊接密閉肋(止水環)。密閉肋由5mm厚、50mm寬的鋼板卷圓而成,并采用雙面滿焊的焊接工藝進行生產加工。根據類型不同,通風套管可分為I型和II型:

I型通風套管:

用于兩端接管,即兩端和中間都有止水翼環,共三道止水翼環。

II型通風套管:

用于一端接管,只有在中間和需要接管的一端有翼環,共兩道止水翼環。

四、安裝要求

在安裝人防通風套管時,管徑和埋設位置一定要與設計圖紙一致。在預埋過程中,應將套管與墻體結構的鋼結構焊接在一起,以避免混凝土澆筑過程中錯位,影響后續的連接施工。特別是在預埋型通風套管時,一定要注意安裝方向,端口有密閉肋環的一端為連接端,一定要確定好后在固定預埋。

五、注意事項

由于人防通風套管的規格型號和尺寸較多,且具體需求可能因工程而異,因此在選擇和使用時,務*根據實際工程需求和相關標準規范進行確定,在生產制作和安裝過程中,也需嚴格按照相關工藝要求進行操作,以確保其質量和性能滿足要求。
