《人民防空地下室設計規范》GB 50038-2005 是關于人防密閉套管設計和安裝的重要規范。根據該規范,人防密閉套管的設置需要滿足以下要求:

1. 管道穿越人防墻、板時,應具有抗一定壓力的沖擊波作用及防止核生化戰劑由穿管處滲入的能力,以確保防空地下室的安全。

2. 對于穿越人防頂板、外墻、密閉隔墻及防護單元之間的防護密閉隔墻時,應設置防護密閉套管,具體可參考國標07FS02(P15)B型。

3. 穿越臨空墻及人防與非人防之間的防護密閉隔墻時,也應設置防護密閉套管,具體可參考國標07FS02(P17)D型。

4. 穿越同一防護、防火區內剪力墻和梁處,應設置鋼套管。

5. 人防用密閉套管在制作時應注意,安裝后應管口與墻、梁、柱完成面相平,翼環和套管厚度應符合規范要求,焊縫應飽滿、平整、光滑,無夾渣、無氣泡、無裂紋等現象。

6. 人防密閉套管和剛性防水套管構造相似,但比剛性防水套管外多一翼環,還有一防沖擊波的擋板,擋板與翼環、管道直接焊接。

7. 如果人防密閉套管設置在兩個人防區之間,人防密閉套管兩側都須設置翼環和防沖擊波的擋板。

這些要求確保了人防密閉套管在緊急情況下的防護效果,提高了建筑物的人防安全性。在進行人防工程設計和施工時,應嚴格按照這些標準要求進行選擇和安裝。

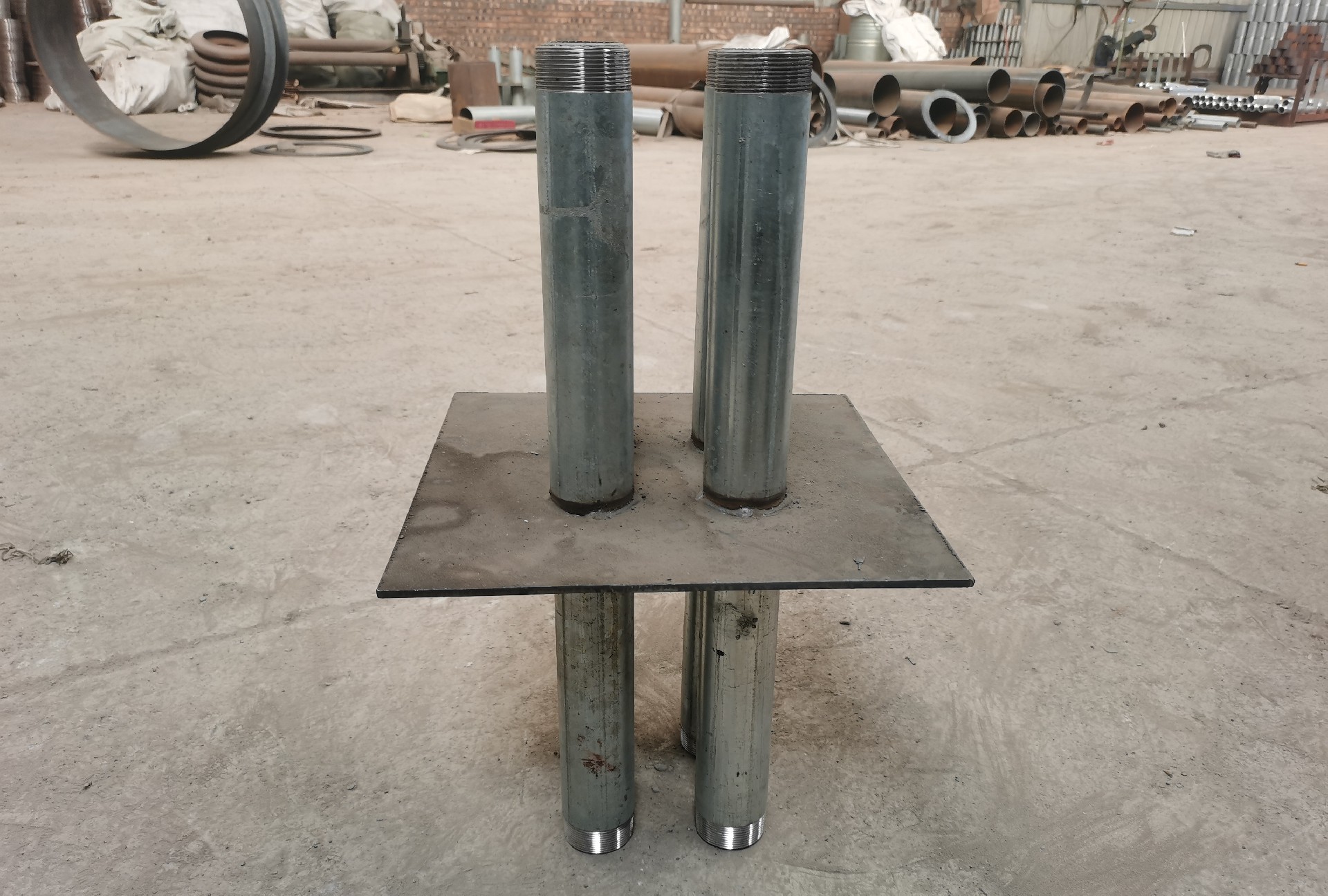

人防密閉套管
