鋼制防水套管是建筑工程中用于管道穿過墻壁時防止水分滲透的一種管件。它通常由鋼管和翼環(鋼板做的環形套在鋼管上)組成,安裝在混凝土墻內,用于一般管道穿墻,有利于墻體的防水。以下是鋼制防水套管的具體規范和要求:

1. 材料和尺寸:

鋼制防水套管通常由Q235碳鋼制成,適用于一般管道穿墻。其尺寸和重量應符合特定的標準,如02S404圖集標準,該圖集詳細介紹了防水套管的特點、選用方法、加工、防腐、安裝等信息 。

2. 壁厚:

鋼制防水套管的壁厚根據其公稱通徑(DN)而有所不同。例如,DN50的剛性防水套管的壁厚通常是3.5mm,而DN65的壁厚為3.75mm 。

3. 安裝要求:

防水套管應安裝在混凝土墻內,其翼環直徑(D4)應比Ⅱ型套管大200mm,并且*須將套管一次澆固于墻內。套管內的填料應緊密搗實,確保沒有空隙 。

4. 混凝土墻厚:

防水套管處的混凝土墻厚應不小于200mm,否則應增加墻厚或采取其他措施以確保防水效果。

5. 密封要求:

管道穿越有防水要求的結構時,應設置套管,套管止水環與套管應滿焊。穿管后應將套管與管道之間的縫隙填塞密實,端口周邊應填塞密封膠,以確保防水性能 。

6. 設計與施工:

防水套管的設計和施工應遵循《建筑與市政工程防水通用規范GB55030-2022》的要求,包括材料選擇、施工方法、質量控制等方面 。

7. 維護與管理:

防水套管的維護和管理應按照規范要求進行,包括定期檢查、維修和更換,以確保其長期有效性 。

8. 其他規定:

根據GB50243-2016《通風與空調工程施工質量驗收規范》和GB50738-2011《通風與空調工程施工規范》等規范,管道穿越墻體或樓板時應設置鋼制套管,且管道接口不得置于套管內。保溫管道與套管四周的縫隙應使用不燃絕熱材料填塞緊密 。

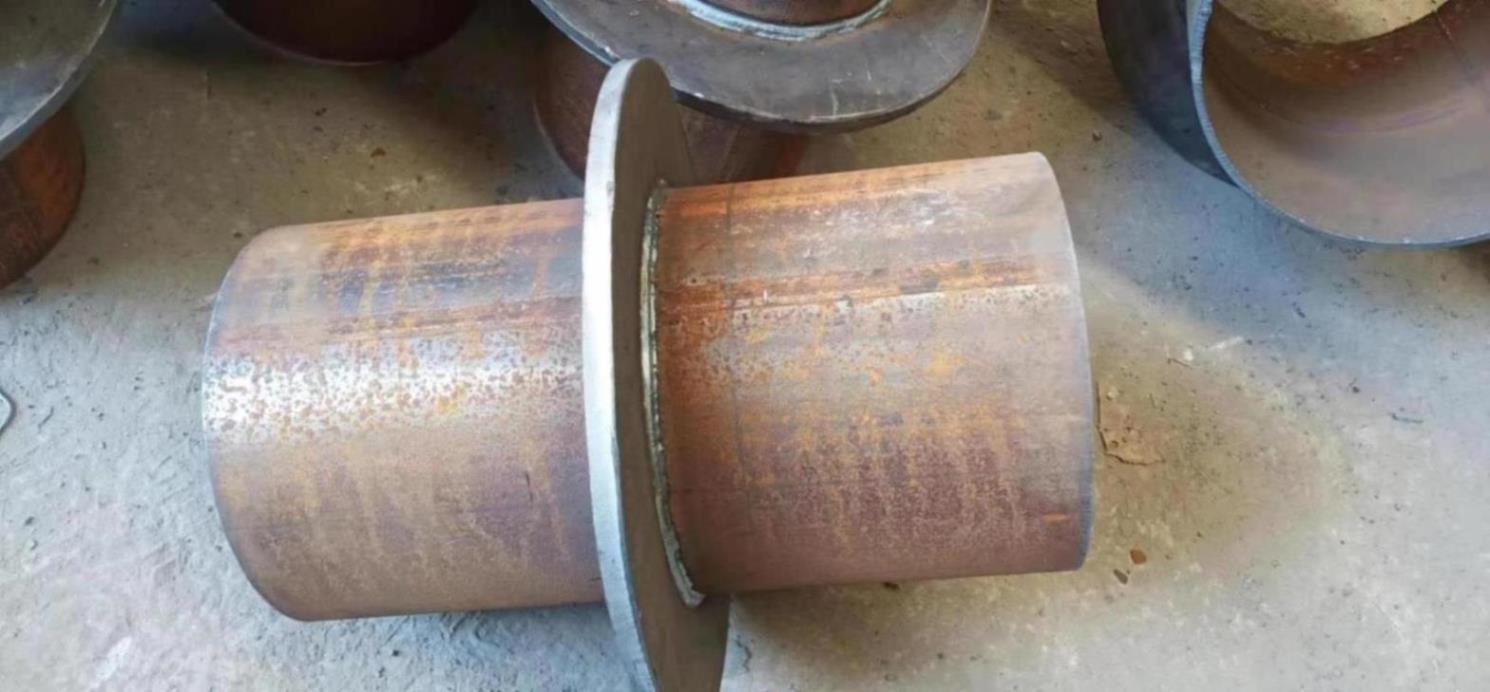

鋼制防水套管

鋼制防水套管的正確選擇和安裝對于確保建筑工程的防水性能至關重要。設計和施工人員*須熟悉相關規范,以確保防水套管的正確應用。
