人防區域的防水套管在安裝時確實需要在兩側出墻。具體要求如下:

1. 人防密閉套管電氣上用的需要出墻5CM(加抗力片的);平時不穿線的配件內側(管箍)到墻邊也是5CM需要預留管箍的長度,大概整體10CM就可以。其余不需要出墻 。

2. 人防防護密閉套管電氣上用的需要出墻5CM。根據國家建筑標準設計圖集07FK02《防空地下室通風設備安裝》第48頁風管穿密閉墻做法詳圖所示,預埋管(注意不稱為套管)有Ⅰ型和Ⅱ型二種,預埋管長度與防護密閉墻的厚度一致 。

3. 臨空墻、門框墻、在室外地坪上的人防外墻上水套管做法:兩端出墻100mm,中間雙面滿焊密閉肋(δ≧5,b≧50) 。

4. 人防墻預留預埋鋼套管時應滿足人防要求,通常有兩種作法:一種是鋼套管直接突出墻體完成面5cm;另一種是鋼套管平墻面,在人防套管端部焊接一個5cm寬的水平翼環 。

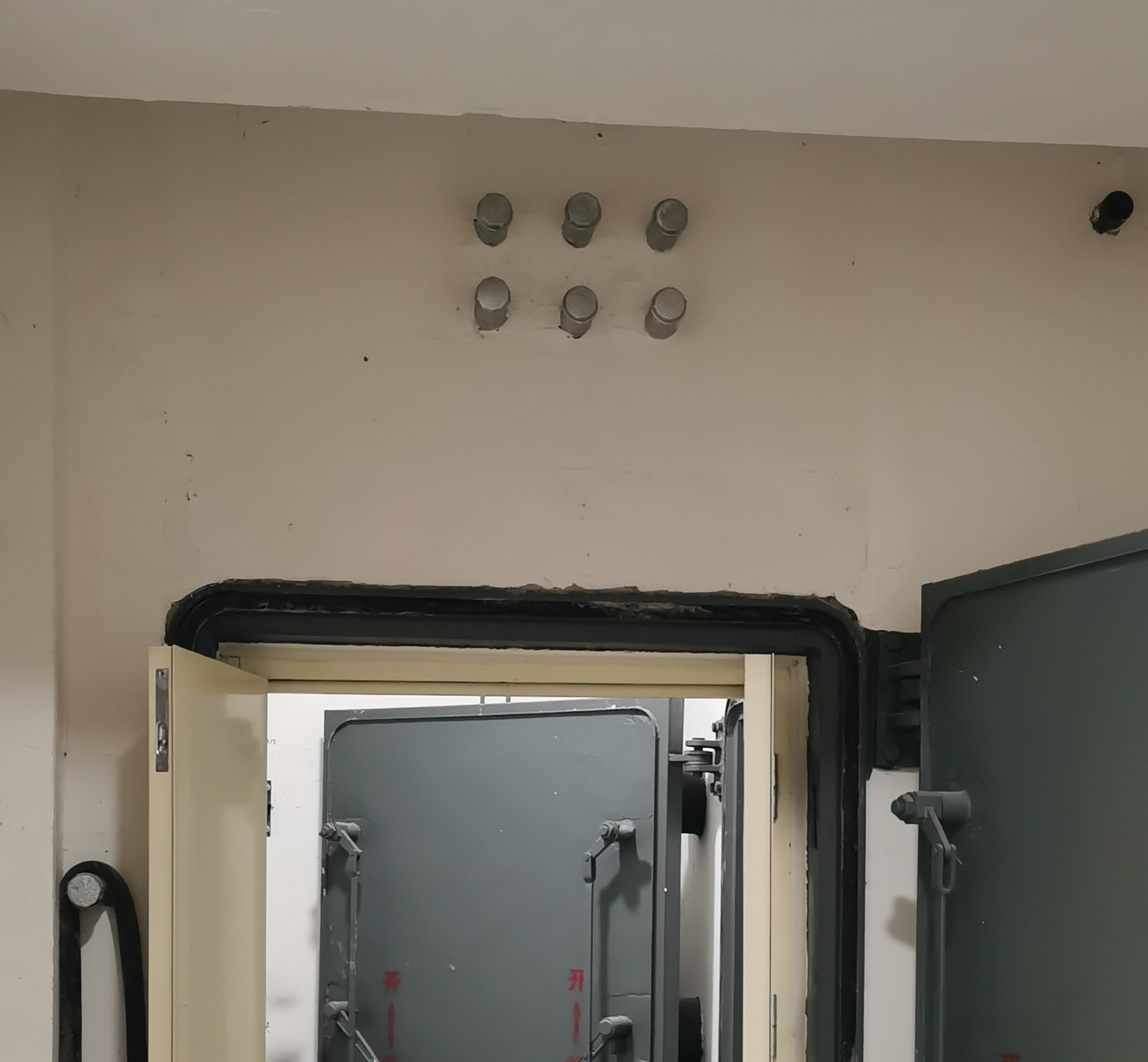

人防套管安裝現場圖片

人防區域的防水套管在兩側出墻的長度一般為5cm至100mm不等,具體出墻長度和構造要求應根據設計圖紙和相關規范執行。
