人防密閉防水套管作為人防工程中的關鍵組件,其施工做法與要求極為嚴格,旨在確保防水與防護密閉性能的有效發揮。以下是對人防密閉防水套管施工步驟與標準的詳細解析,旨在為技術人員提供一份專業的指導手冊。

一、材料選擇與預處理

管壁厚度:穿墻管采用壁厚不小于2.5mm的熱鍍鋅鋼管,以強化其耐用性和防腐性能。

抗力片與密閉肋:防護密閉穿墻管需增設抗力片,由3～10mm厚的熱鍍鋅鋼板制成,而密閉肋則采用厚度大于3mm的鋼板,確保結構穩固。

二、預埋與定位

位置確定:依據設計圖紙準確標定人防密閉防水套管位置與標高,確保水平安裝,避免傾斜影響密封效果。

同步預埋:在土建施工中同步預埋人防密閉防水套管,確保與墻體或樓板連接處的密封性,防止水分滲透。

三、焊接與加固

雙面焊接:密閉翼環與防護抗力片均與熱鍍鋅鋼管雙面焊接,并與結構鋼筋牢固焊接,增強整體穩定性。

翼環制作:翼環高度控制在30-50mm,與周?chē)Y(jié)構鋼筋焊牢,形成有效的防護屏障。

四、密封與伸出長度

密封處理:人防密閉防水套管與管道間填充密封材料,兩端進行密閉處理,填料長度不小于管徑的3倍或100mm,確保密封性。

伸出墻面:密閉穿墻短管兩端伸出墻面長度大于100mm,便于后續維護與檢查。

五、安裝細節與成品保護

管道接口:管道在人防密閉防水套管內不得設置接口,確保密封完整性。

內徑控制:人防密閉防水套管內徑比管道外徑大30～40mm,預留足夠空間以適應管道熱脹冷縮。

安裝后處理:管口與墻、梁、柱完成面相平,用鋼筋?yuàn)A緊固定,避免傾斜。

成品保護:混凝土澆筑時,專人看護預留人防密閉防水套管,及時調整修補,確保成品質量。

六、質量與防腐標準

質量標準:施工過程中注重材料節約,施工完畢后保持現場整潔。翼環表面平整,焊縫飽滿圓滑,無瑕疵。

防腐處理:管內外壁嚴格除銹,內壁防腐前徹底清潔,延長使用壽命。

七、標高與細節控制

標高控制:防水套管預留標高嚴格遵循圖紙尺寸,確保安裝位置準確無誤。

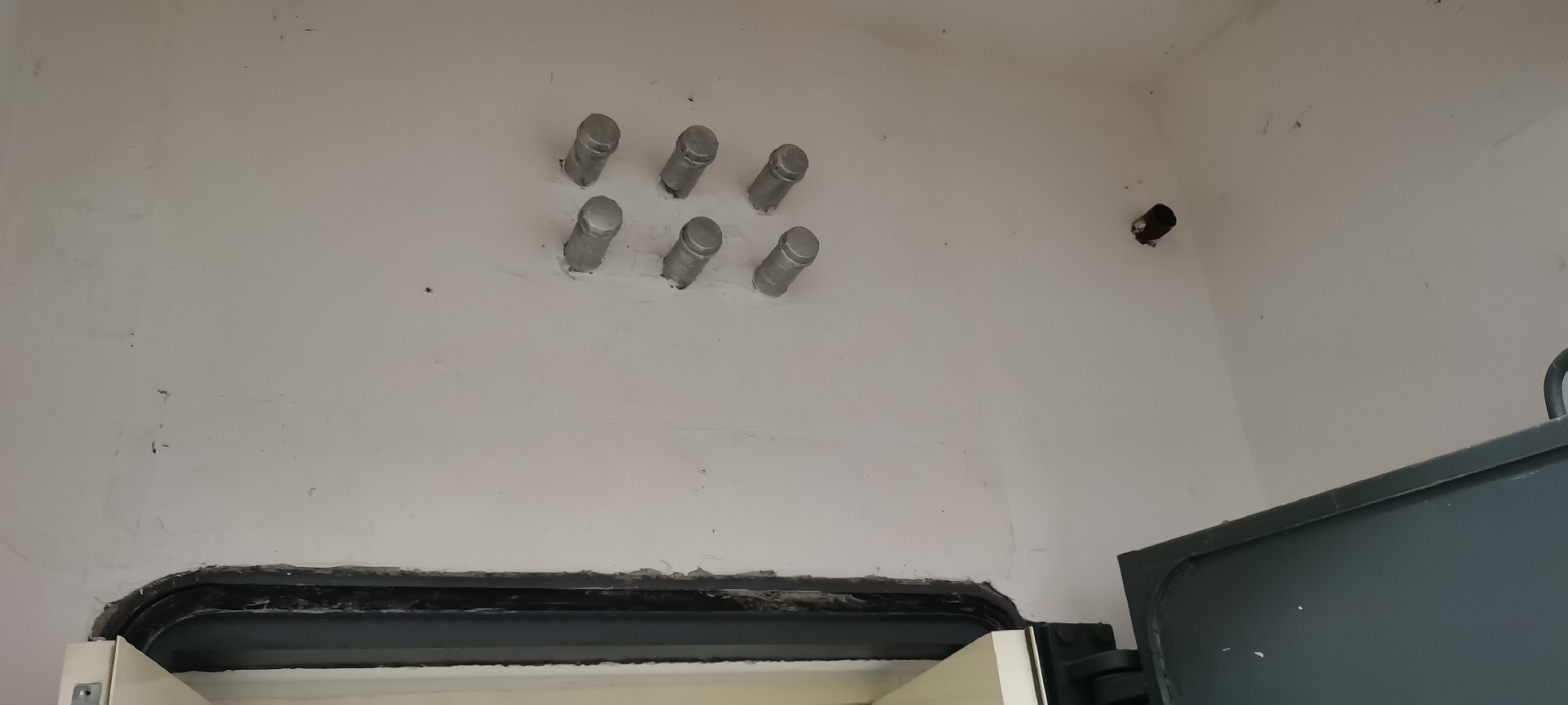

人防密閉防水套管施工圖片

人防密閉防水套管的施工不僅關乎工程質量,更直接影響到人防工程的防水與防護密閉性能。
