密閉套管,特別是人防密閉套管(也稱為防護密閉套管),是專為人民防空工程設計的一種管道附件。這些套管根據國家標準圖集07FS02《防空地下室給排水設施安裝》進行制造,并根據不同的使用要求,主要分為A型、B型、C型、D型、E型和F型六種類型。以下是各種型號密閉套管的具體區別:

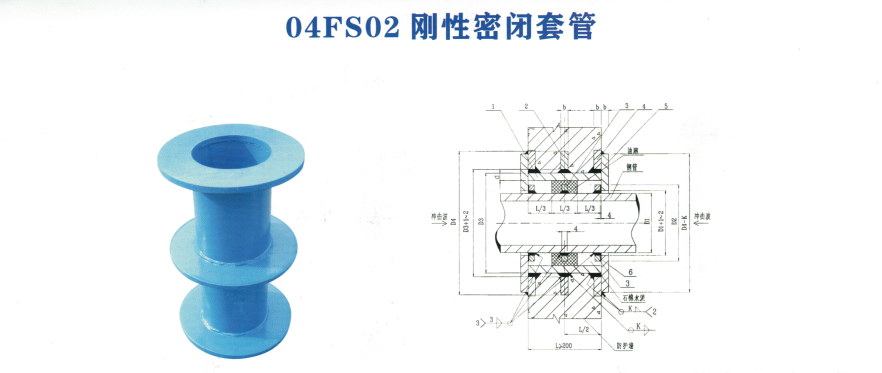

剛性密閉套管

一、結構組成

1. A型

• 主要由鋼制套管和翼環組成。

• 適用于穿透鋼塑復合管的管道。

2. B型

• 主要由鋼制套管、翼環和擋圈組成。

• 適用于穿鋼管的管道。

3. C型

• 主要由鋼制套管、翼環、擋板和固定法蘭組成。

• 適用于穿透鋼塑復合管的管道。

4. D型

• 主要由鋼制套管、翼環、擋圈、擋板和固定法蘭組成。

• 適用于穿透鋼管的管道。

5. E型

• 主要由鋼制套管、翼環、固定法蘭和擋板組成(有的描述中還包括兩個固定法蘭和兩個擋板)。

• 適用于穿透鋼塑復合管的管道。

6. F型

• 主要由鋼制套管、翼環、擋圈、固定法蘭和擋板組成(有的描述中還包括兩個固定法蘭和兩個擋板)。

• 適用于穿透鋼管的管道。

二、適用場景

1. A型和C型(及E型):更適用于需要穿越鋼塑復合管的場景。

2. B型和D型(及F型):更適用于需要穿越鋼管的場景。

3. 帶擋板和固定法蘭的型號(C、D、E、F型):通常用于需要更高密封性能和穩定性的場合,如人防工程的關鍵部位。

三、功能特點

1. 耐腐蝕性:所有型號的密閉套管都具有一定的耐腐蝕性,適用于各種潮濕和腐蝕性環境。

2. 耐高壓性:能夠承受一定的壓力,確保管道系統的正常運行。

3. 防爆、防沖擊波:特別適用于人防工程,能夠有效抵御爆炸沖擊波和防止有毒有害氣體的入侵。

四、安裝注意事項

1. 預留孔洞:在墻體或樓板上預留出合適的孔洞,確?？锥吹某叽绾臀恢脺蚀_無誤。

2. 安裝順序:先安裝套管,再固定法蘭和擋板(如有)。對于帶擋板和固定法蘭的型號,應先填充密封材料后再進行焊接。

3. 密封處理:使用密封材料對套管與墻體之間的縫隙進行填充和封堵,確保密封性能。

各種型號的密閉套管在結構組成、適用場景和功能特點上存在一定的差異。在選擇時,應根據具體的工程需求和管道類型進行綜合考慮。
